Avväxling i enbostadshus – Norrnäs 1:42

På fastigheten Norrnäs 1:42 skulle en bärande vägg brytas upp för att skapa en öppen planlösning – en ändring som kräver att lasten väggen tidigare bar flyttas över till en ny konstruktion innan väggen kan tas bort. Lösningen blev en avväxling med balkar i stål, HEB 180 och HEB 200 beroende på spännvidd, som fångar upp lasten och för den vidare till nya pelare i limträ GL30.

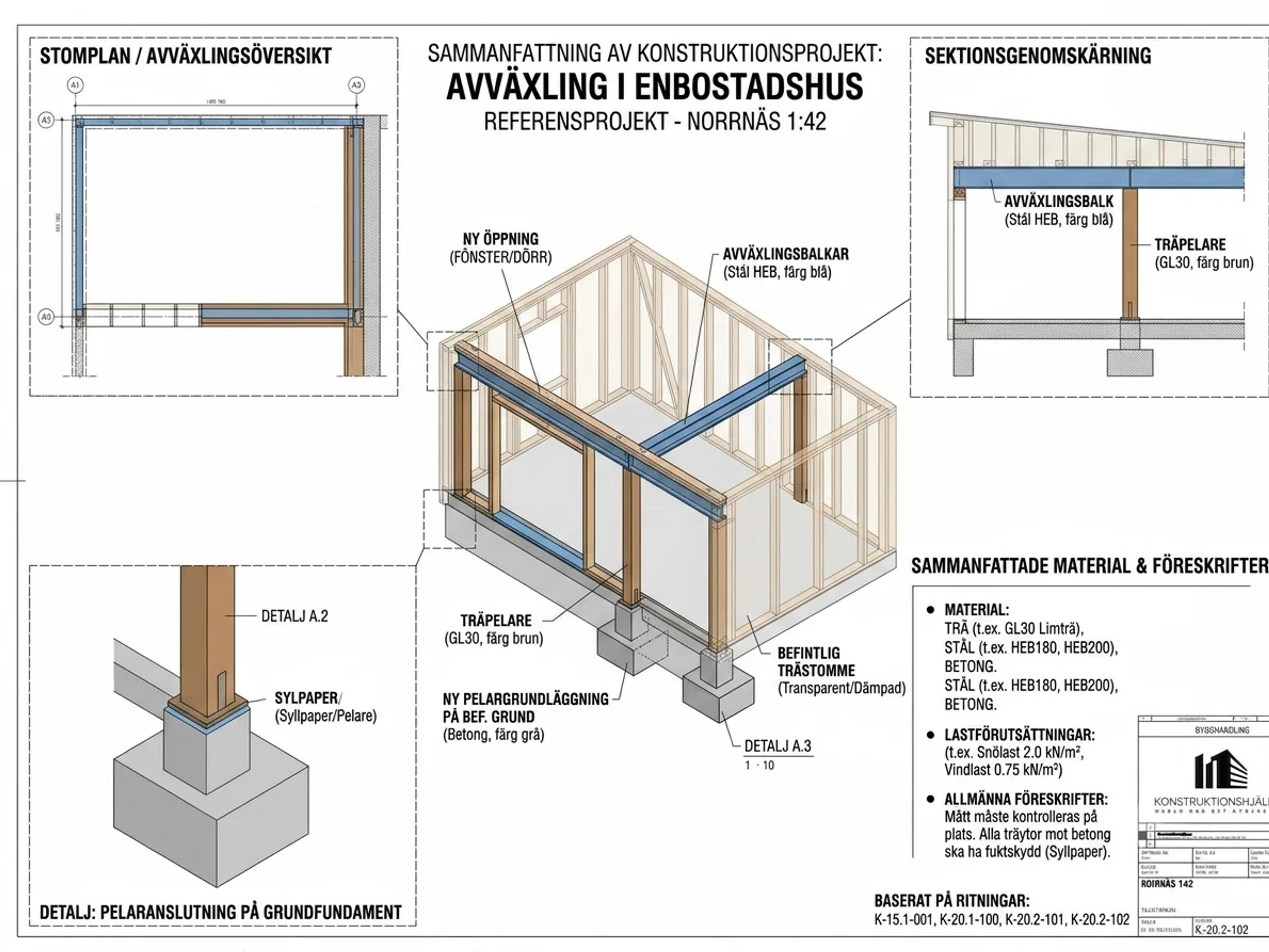

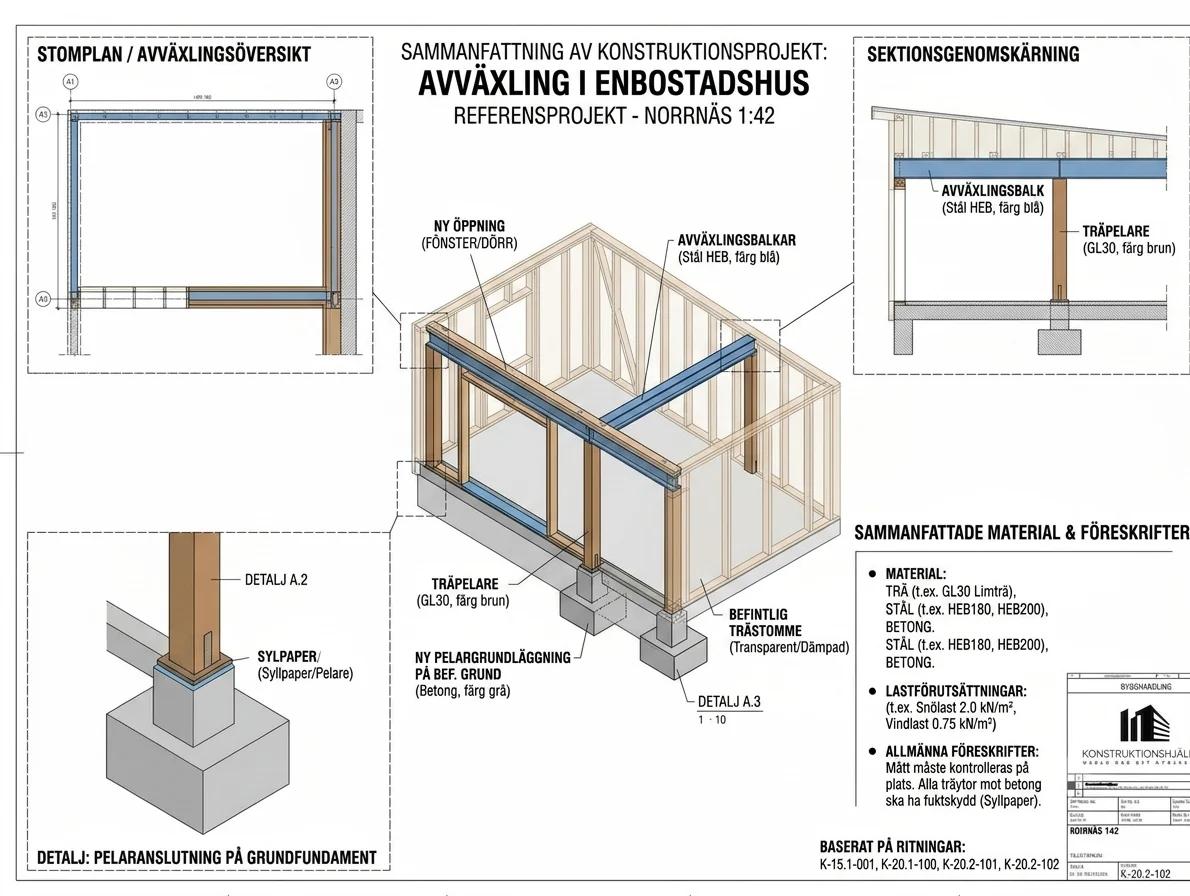

Eftersom pelarna landar på en befintlig grund krävdes en ny, förstärkt pelargrundläggning dimensionerad för de aktuella laststorlekarna. Beräkningarna utgick från en snölast på 2,0 kN/m² och ett vindtryck på 0,75 kN/m², de dimensionerande värdena för orten. Konstruktionsritningarna redovisar balkarnas placering, anslutningsdetaljer och grundförstärkning i det underlag som lämnades till kommunens byggnadsnämnd.
