Konstruktionsritningar – Sättgarnet 11

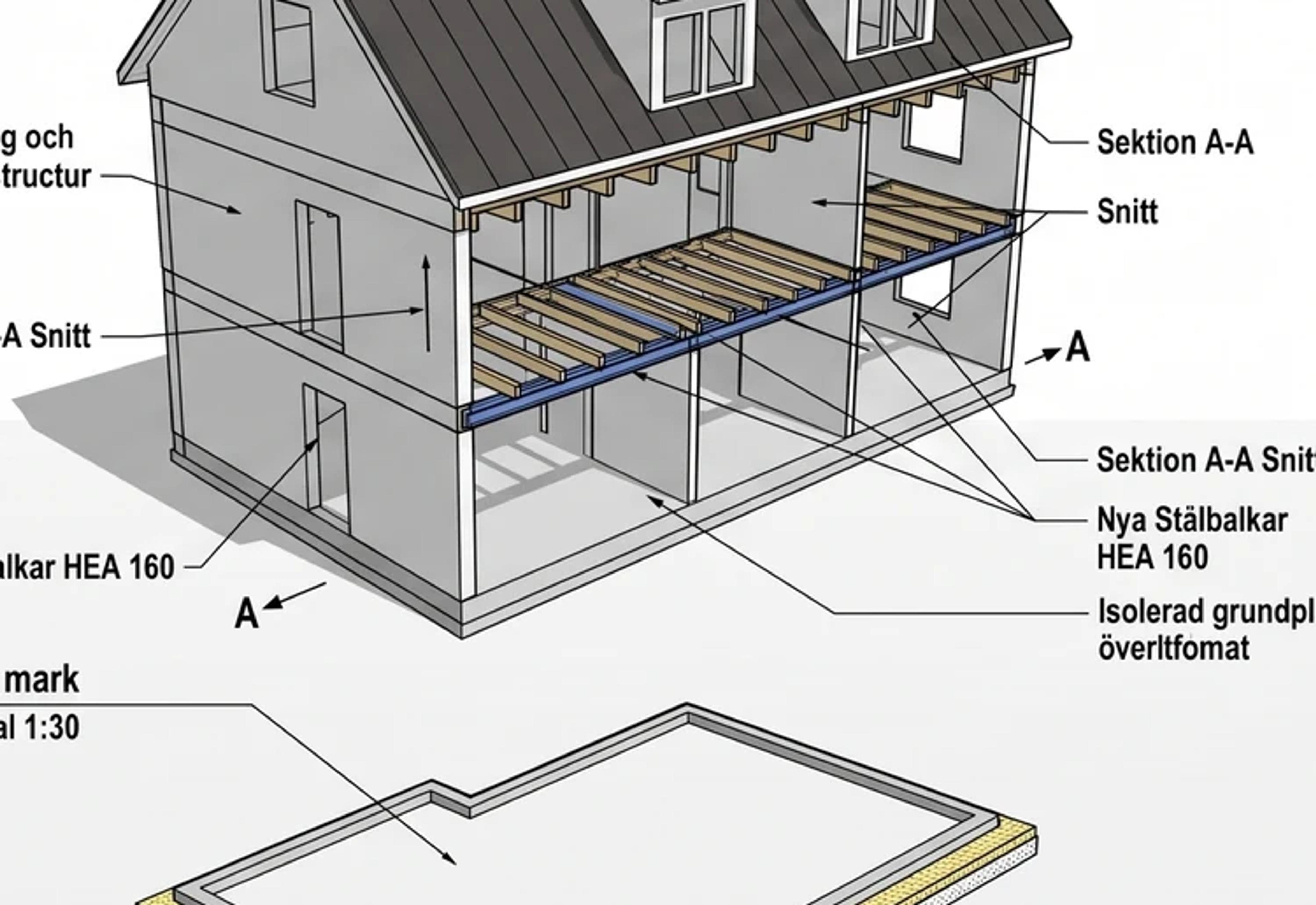

Ombyggnaden på Sättgarnet 11 omfattade två våningsplan och krävde en ny bärande stomme i stål – HEA 100 och HEA 160 beroende på var i huset balkarna sitter – i kombination med nya träbjälklag mellan planen. Två nya takkupor togs upp i samma projekt, vilket innebar att den befintliga takstolskonstruktionen behövde utredas och förstärkas där kuporna bryter igenom.

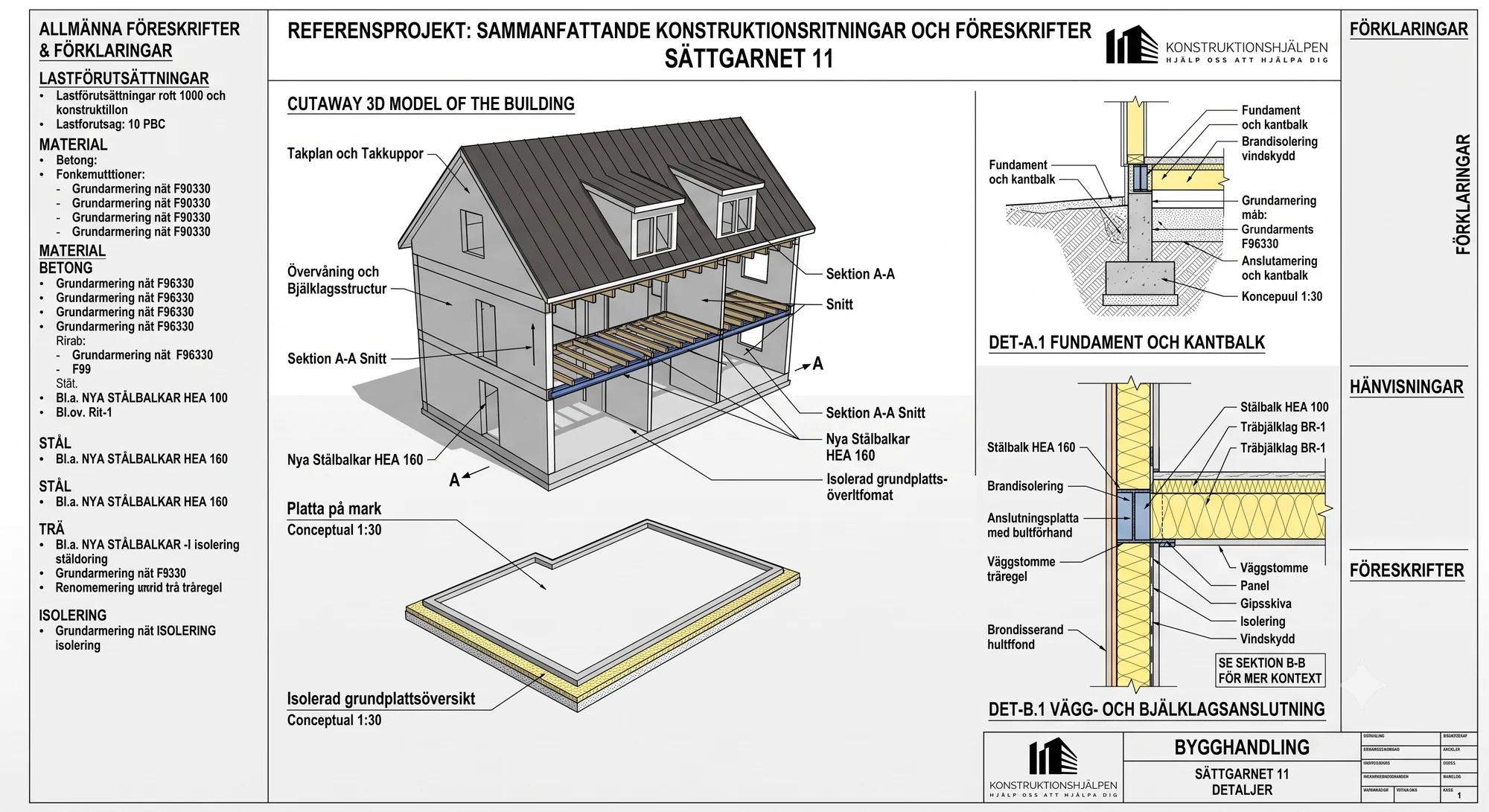

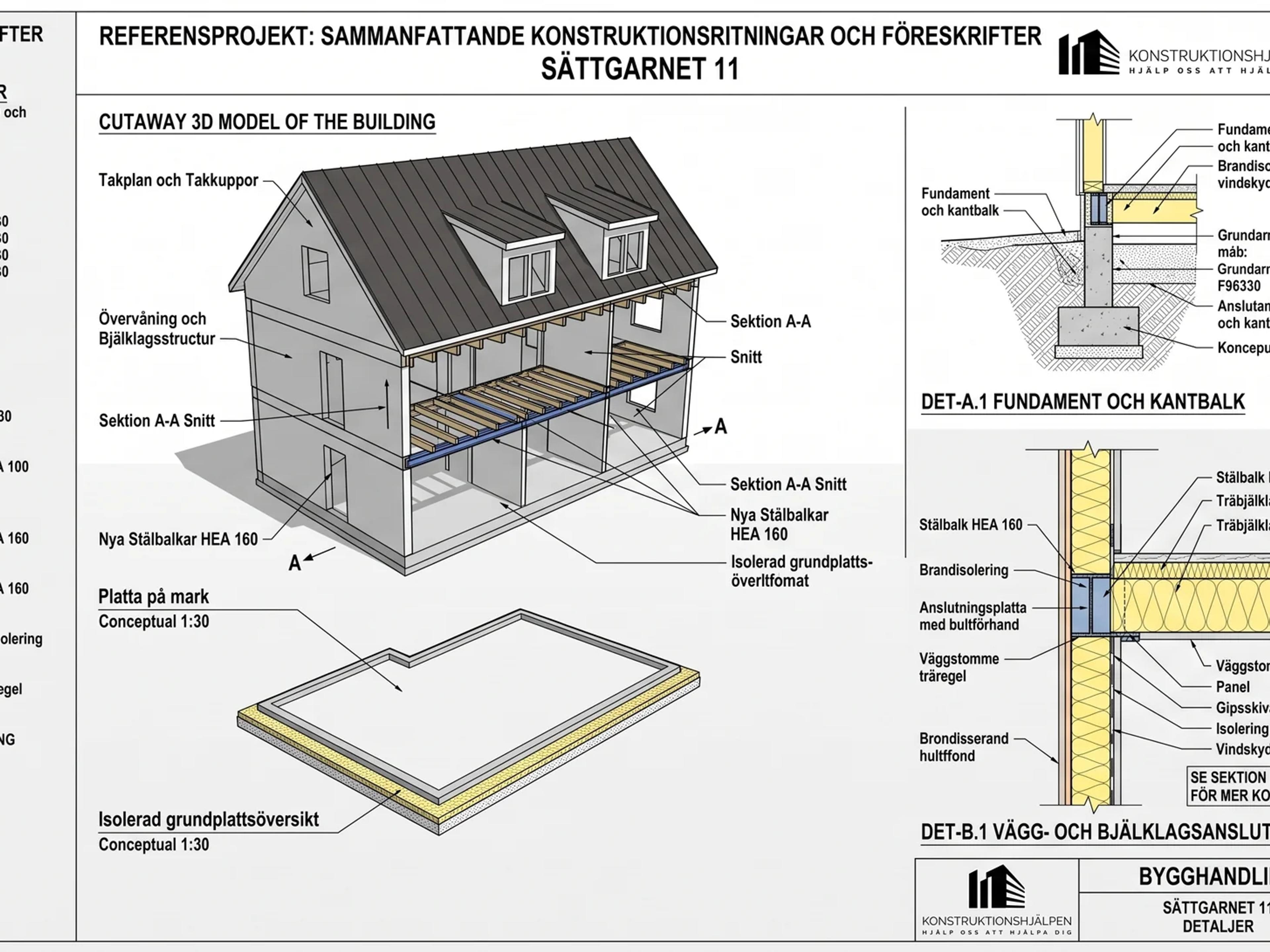

Grundläggningen löstes med en isolerad platta på mark med kantbalk, och bygghandlingen redovisar detaljerade anslutningar mellan fundament och bjälklag – den typ av information en byggare behöver för att kunna utföra arbetet utan att gissa sig till mått eller infästningar. Utredningen av den bärande väggen ingick som en del av underlaget för att säkerställa att ingreppen i den befintliga stommen var konstruktivt säkra.
